★ 水環真空泵的結構原理：如圖為水環泵的作業原理示目的，水環泵是由葉輪、泵體、水在泵體內壁構成的水環、吸氣口、排氣口、輔佐排氣閥等構成的。
葉輪被偏疼的安裝在泵體中，當葉輪按圖示方向旋轉時，進入水環泵泵體的水被葉輪拋向附近，因?yàn)殡x心力的效果，水形成了一個與泵腔形狀相似的等厚度的關閉的水環。水環的上部內外表剛好與葉輪輪轂相切（如Ⅰ-Ⅰ斷面），水環的下部內外表剛好與葉片頂端觸摸（實際上，葉片在水環內有必定的刺進深度）。此刻，葉輪輪轂與水環之間形成了一個月牙形空間，而這一空間又被葉輪分紅與葉片數目持平的若干個小腔。假如以葉輪的上部0°為起點，那么葉輪在旋轉前180°時，小腔的容積逐步由小變大（即從斷面Ⅰ-Ⅰ到Ⅱ-Ⅱ），壓強不斷的下降，且與吸排氣盤上的吸氣口相通，當小腔空間內的壓強低于被抽容器內的壓強，依據氣體壓強平衡的原理，被抽的氣體不斷地被抽進小腔，此刻正處于吸氣進程。當吸氣完結時與吸氣口阻隔，從Ⅱ-Ⅱ到Ⅲ-Ⅲ斷面，小腔的容積正逐步減小，壓力不斷地增大，此刻正處于壓縮進程，當壓縮的氣體提早到達排氣壓力時，從輔佐排氣閥提早排氣。從斷面Ⅲ-Ⅲ到Ⅰ-Ⅰ，而與排氣口相通的小腔的容積進一步地減小壓強進一步的增加，當氣體的壓強大于排氣壓強時，被壓縮的氣體從排氣口被排出，在泵的接連工作進程中，不斷地進行著吸氣、壓縮、排氣進程，然后到達接連抽氣的目的。

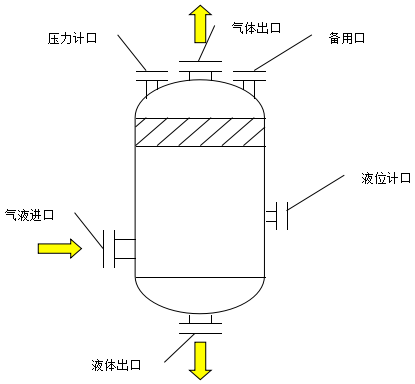

★ 絲網別離：因?yàn)闅怏w與液體的微粒巨細不相同，液體與氣體混合一同活動時，假如有必要經過絲網，就象過篩相同，氣體經過了，而液體被阻攔而留在絲網上，并在重力的效果下下賤至別離器底部排出。絲網的篩分效果也相似折流別離，僅僅其阻撓搜集外表積在單位體積內比填料更大，折流次數在單位體積內更多，而且因?yàn)橐后w的外表張力使絲網孔徑更小，然后起到了篩分效果
★ 濾布沖刷水箱的結構原理：按水力停留時間12分鐘思考。。

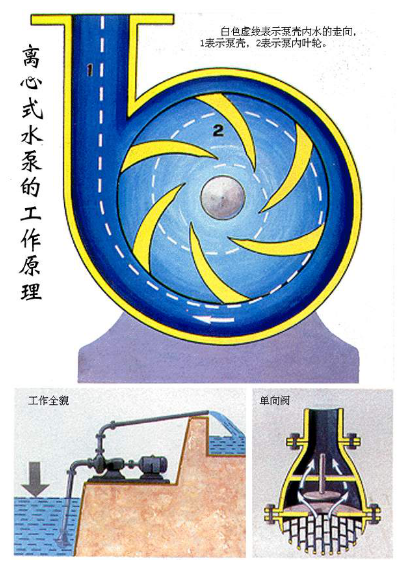

★ 濾布沖刷水泵的結構原理
離心泵的作業原理就是在泵內充溢水的情況下，葉輪旋轉發生離心力，葉輪槽道中的水在離心力的效果下甩向外圍流進泵殼，所以葉輪基地壓力下降，這個壓力低于進水管內壓力，水就在這個壓力差的效果下由吸水池流入葉輪。這么水泵就可以不斷地吸水不斷地供水了。
★ 流量
水泵的流量又稱為輸水量，它是指水泵在單位時間內運送水的數量。以符號Q來表明，其單位為升/秒、立方米/秒、立方米/小時。
★ 揚程
水泵的揚程是指水泵能夠揚水的高度，一般以符號H來表明，其單位為米。離心泵的揚程以葉輪中心線為基準，分由兩部分構成。從水泵葉輪中心線至水源水面的筆直高度，即水泵能把水吸上來的高度，叫做吸水揚程，簡稱吸程；從水泵葉輪中心線至出水池水面的筆直高度，即水泵能把水壓上去的高度，叫做壓水揚程，簡稱壓程。即 水泵揚程= 吸水揚程 + 壓水揚程 應當指出，銘牌上標明的揚程是指水泵自身所能發生的揚程，它不含管道水流受沖突阻力而導致的丟失揚程。
★ 功率
在單位時間內，機器所做功的巨細叫做功率。一般用符號N來表明。常用的單位有：公斤·米/秒、千瓦、馬力。一般電動機的功率單位用千瓦表明；動力機傳給水泵軸的功率，稱為軸功率，能夠理解為水泵的輸入功率，一般講水泵功率就是指軸功率。因?yàn)檩S承和填料的沖突阻力；葉輪旋轉時與水的沖突；泵內水流的漩渦、空隙回流、進出、口沖擊等因素。必定耗費了一部分功率，所以水泵不行能將動力機輸入的功率徹底變?yōu)橛杏霉β?，其間定有功率丟失，也就是說，水泵的有用功率與泵內丟失功率之和為水泵的軸功率。
★ 泵的功率
指泵的有用功率和軸功率之比，η=Pe/P。泵的功率一般指輸入功率，即原動機傳到泵軸上的功率，故又稱軸功率，用P表明。有用功率即：泵的揚程和質量流量及重力加速度的乘積。
